一、   方案概況

北方某小區一獨棟住宅面積120平方米（非節能建筑），擬采用空氣源熱泵作為冬季采暖、夏季制冷和四季熱水提供設備。
 二、供暖和制熱水所需熱能計算

1. 供暖計算依據：

     依據《城市熱力網設計規范》CJJ34采暖熱指標推薦值q（W/m²）：     　　

本地區屬于溫帶大陸性季風氣候，全年平均氣溫在4.3-9.2℃之間；冬季采暖期計算溫度-12℃，最低氣溫均值-20℃，極端最低氣溫-27.8℃，平均溫度-2.6℃。

CJJ34采暖熱指標推薦值是標準節能建筑按采暖期室外計算溫度和室內維持18℃計算的每期平米所需熱負荷，在確定具體設計對象的熱負荷時，還應考慮房屋的結構、墻體保溫、門窗密封、朝向和風力等因素；

采暖熱負荷計算工式為：W = c·㎡（kw.h）

式中：w——采暖熱負荷量（kw.h）；c——單位采暖負荷。

2. 供暖所需熱能計算

考慮到住宅為非節能建筑，采暖熱負荷按70W每平方計算，則：

120平米住宅所需熱負荷為70х120/1000=8.4KW

 3. 制熱水所需熱能計算

考慮住宅常住5人，每人每天平均需55度熱水60升，按冷天平均進水溫度10度計算最大所需熱能，則：

5х60х（55-10）х1.163/1000=15.7KW

  三、   功率配置和設備選型

制熱水需熱能15.7KW，按設備每天工作運行8小時計算，每小時所需功率為1.96KW，加上住宅所需熱負荷8.4KW，合計為10.4KW。

對照超低溫空氣源熱泵各機組零下7-15度輸出功率，最佳機型配置為KQY05RD熱水優先型機組。

  四、   熱水優先型KQY05RD機組介紹

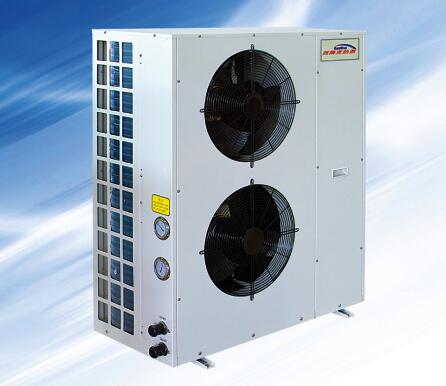

a)       產品外觀：

b)       產品特點：

  （1）制冷、制熱、生活熱水一體化功能，可24小時提供熱水。

（2）冬季低溫運行，比普通中央空調熱效率高50-80%。

（3）夏季可制冷，與普通中央空調一樣。

（4）主要零部件均采用國際著名品牌元件；無污染環境，無排放，環保節能。

（5）全部系統采用智能化電腦控制，用戶在室內操作，無需專人看管；

（6）運行費用低，后期維護少，運行穩定，易滿足建筑設計及安裝的需要。

、五、熱泵工作原理與系統工作示意圖

熱泵技術是基于逆卡諾循環原理實現的。

通俗的說，如同在自然界中水總是由高處流向低處一樣，熱量也總是從高溫傳向低溫，但人們可以用水泵把水從低處提升到高處，從而實現水的由低處向高處流動，熱泵同樣可以把熱量從低溫?zé)嵩磦鬟f到高溫?zé)嵩?，所以熱泵?shí)質上是一種熱量提升裝置。

熱泵的作用就是從周圍環境中吸取熱量（這些被吸取的熱量可以是地?zé)?、太陽能、空氣的能量），并把它傳遞給被加熱的對象（溫度較高的媒質）。

熱泵熱水機裝置，主要由蒸發器、壓縮機、冷凝器和膨脹閥四大部件組成，通過讓工質不斷完成蒸發（吸取環境中的熱量）→壓縮→冷凝（放出熱量）→節流→再蒸發的熱力循環過程，從而將環境里的熱量轉移到水中。

熱泵熱水機組工作時，蒸發器吸收環境熱能，壓縮機吸入常溫低壓介質氣體，經過壓縮機壓縮成為高溫高壓氣體并輸送進入冷凝器，高溫高壓的氣體在冷凝器中釋放熱量來制取熱水，并冷凝成低溫高壓的液體，后經膨脹閥節流變成低溫低壓液體進入蒸發器內進行蒸發，低溫低壓液體在蒸發器中從外界環境吸收熱量后蒸發，變成低溫低壓的氣體，蒸發產生的氣體再次被吸入壓縮機，開始又一輪同樣的工作過程。

這樣的循環過程連續不斷，周而復始，從而達到不斷制熱的目的。

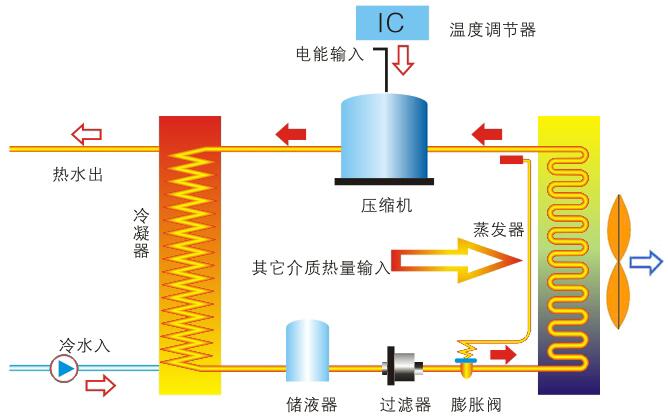

1.熱泵工作原理示意圖：

在工作時，把環境介質中貯存的能量Q_A通過蒸發器進行吸收；熱泵本身做功消耗的能量，有部分轉化為熱能Q_B；熱泵循環工質在冷凝器中釋放的熱量Q_C等于   Q_A+Q_B，由此可以看出，熱泵輸出的能量為機組做功產生的熱能Q_B和熱泵環境中吸收的熱量Q_A因此，采用熱泵技術可以節約大量的加熱電能。

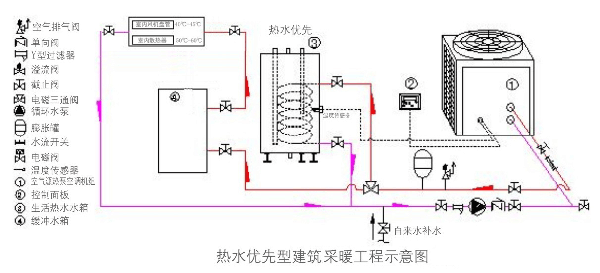

2.系統工作示意圖：

 六、    系統設備配置及報價表

                                                                         單位（元）

注：以上配置不包含采暖、制冷末端和設備外電源線及用水末端系統。

 如采用風機盤管采暖、制冷，按五個末端計算，約需費用為：

                        5*2000=10000元。

  七、運行費用計算

1.采暖費用計算：

根據本地區氣溫資料統計，在采暖期150天中，以下各溫度段的平均天數為：

1）-25度-11度為7天；2）-11度~-3度為45天；

3）-3度~5度為70天； 4）5度以上為28天。

根據采暖熱負荷計算原理估算，各階段所需熱負荷每平方為：

70W、45W、25W和10W

按照機組各工況輸出功率和所需熱負荷計算的總耗電量為：

                       70х120х24/1000/9.1х4.7х7=729度

                       45х120х24/1000/11х4.7х45=2492度

                       25х120х24/1000/13х4.7х70=1822度

                       10х120х24/1000/15.3х4.7х28=248度

                                         以上總合計為：5291度

供暖循環泵運行所需電量為：

250*16*150/1000=600度

以民用電價每度0.48元計算采暖季總費用為：

0.48х（5291+600）=2828.00元

每平方每月取暖費用為：

2827/5/120=4.7元

2.熱水費用計算：

按照每噸水平均燒熱到55度需45KW/小時計算，300升水平均所需電量為：

0.3х45/15х4.7=4.23度

以民用電價每度0.48元計算，每年每天 300升熱水所需費用為：

                        4.23х0.48х365=741元

3.夏季制冷費用與普通的中央空調一致

4.與其它方式采暖、熱水設備經濟費用對比

仍以上述120平方住宅采暖和制熱水同樣效果計算：

 八、售后服務

憑借我公司在本地區完善的服務網絡、方便快捷的近距離服務、強大的技術支持力量和嚴格控制的服務標準，堅持客服就在你身邊的原則，在安裝、使用培訓、維修等方面堅持全心全意為用戶服務的原則，我公司能對客戶提供以下服務：

  1.技術培訓

工程完工驗收合格后，為了保證用戶能正確掌握使用和正確維護方法，我公司免費為客戶介紹系統的運行原理，現場講解、示范操作方法，直到客戶能熟練掌握正確的使用和維護方法為止。

2.保修服務：

(1) 設備免費保修時間：熱水箱免費保修5年，主要部件（壓縮機）保修18個月，整機保修1年 。

(2) 保修期內，我方負責對所提供的設備整體系統維護，不再收取任何費用，但人為因素，自然因素（如火災、雷擊等）造成的故障除外。

(3) 接到用戶報修電話后我方12個小時內到達現場，排除故障。

(4) 保修期內，第一年前6個月每半個月回訪巡檢一次，共12次；其后每月定期上門回訪巡檢一次，并對設備進行檢修保養維護管道、閥門和保溫材料；控制系統所有的電子元器件的工作狀態。

(5) 保修期內,我方為整個系統免費維護二次。

(6) 所有設備的服務方式均為我方上門保修，即由我方派人員以設備使用現場維修，由此產生的一切費用均由我方承擔。

3.保修期后的長期服務：

(1)我公司各種備品備件儲備充足，對于保修后的維修，我方實行終身優惠維修服務，對維修材料只收取材料工本費用，不另收取人工費。

(2)我公司售后部對每一項工程建檔，每月一次進行電話跟蹤維修服務，每季一次進行人員跟蹤維修服務，隨時解決工程上的問題。

4.人員跟蹤維修具體服務內容：

A.檢查電控線路。電線、線管是不是外表是否完整，室外部分是否防潮、防漏。確保運行良好。

B.電控系統檢查系統內所有探頭溫度顯示是否正確，所有的電子元器件，設定參數、自動反映是否正常。并調整恢復到好的工作狀態。

C.管路系統：檢查管路相關閥門，是否處于正常狀態，相并管道及配件有無損壞、漏水等。

D.熱泵制熱循環系統檢測：壓力測試、出水溫度檢測：

E.電控系統檢測：電腦板輸入輸出檢測電壓電流的輸出檢測；

    F.空氣循環系統檢測：過濾網、蒸發器通檢及電機風扇檢測。
